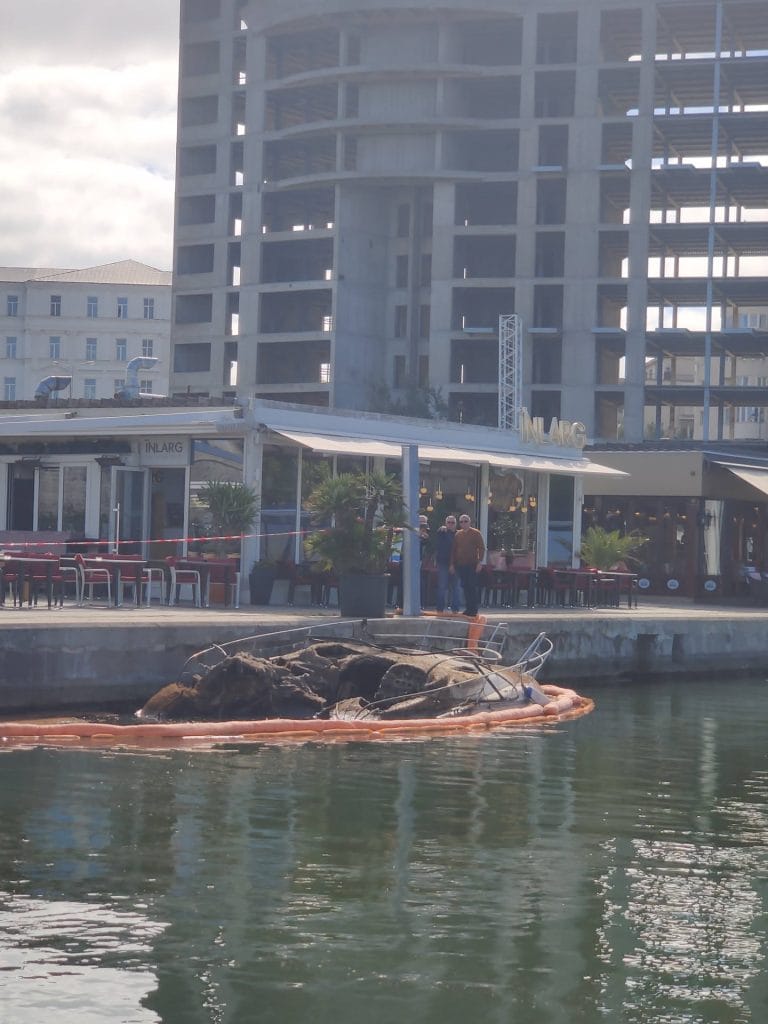

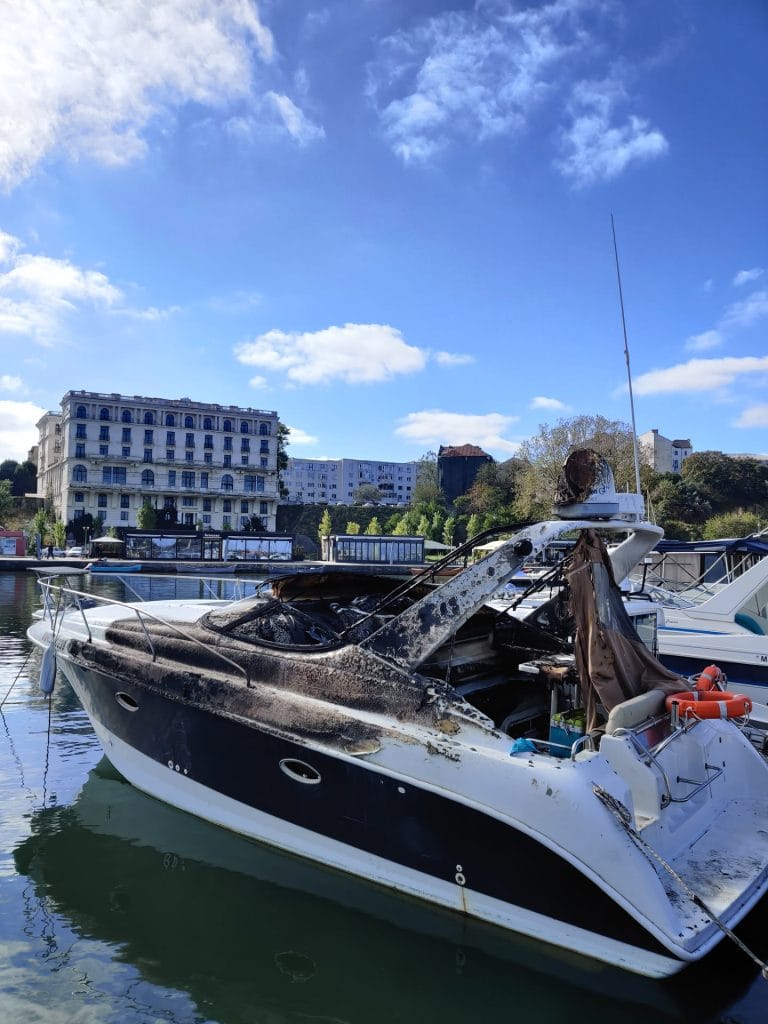

Pe 12 octombrie 2019, în Portul Tomis din Constanța, un iaht legat la mal a explodat. Cauza probabilă, conform ISU Constanța: scurtcircuit la baterie. Focul s-a întins la alte două ambarcațiuni în apropiere și a fost stins într-o oră, cu două autospeciale și o navă dotată cu tun de apă. Norocul a fost că nu au existat victime. Norocul, însă, nu este o strategie.
La fiecare sezon, ISU Dobrogea intervine la cel puțin o ambarcațiune cuprinsă de flăcări în portul turistic Tomis sau în zona Mamaia. În mai 2024, un yacht Bavaria a explodat tot în Portul Tomis, după cum a relatat presa locală, iar combustibilul s-a aprins pe luciul apei. În aprilie 2025, FocusPress relata un nou incendiu pe o ambarcațiune în aceeași zonă. Cauza, în marea majoritate a cazurilor, este aceeași: o instalație electrică improvizată, modificată în cabină cu materiale auto, fără siguranță pe pozitivul bateriei, fără schemă și fără minimum de reguli.
De ce instalațiile improvizate cedează pe apă
Mediul marin este opusul a tot ce înseamnă confort electric. Umiditate permanentă, săruri care atacă cuprul, vibrații continue de la motor și de la valuri, temperaturi mari în compartimentul motor și un spațiu închis cu vapori inflamabili de combustibil. Într-o casă, un cablu prost prins poate sta ani de zile fără să cedeze. Pe o șalupă, același cablu cedează prima dată când marea trece de 0.5 metri.
Există trei surse principale de pericol. Prima este coroziunea conexiunilor de cupru. Conectorii auto, pe care îi găsești la câțiva lei la orice magazin de electrice, nu sunt cositoriți și nu sunt etanși. În câteva luni, sub aerosol salin, contactul se transformă într-o rezistență care încălzește cablul și topește izolația. A doua este subdimensionarea cablajului. Un conductor de 2,5 mm² folosit pentru un consumator de 20 A pe un traseu de 5 metri pierde tensiune semnificativă și se încălzește. La 30 A, începe să fumege. A treia, cea mai gravă, este lipsa siguranței pe pozitivul bateriei. Acesta este punctul de pornire al majorității incendiilor de la bord. Fără siguranță, un singur cablu care se freacă de o garnitură metalică poate aduce direct curentul de scurtcircuit al bateriei, peste 1.000 A pe o baterie AGM modernă, în orice punct din barcă.
ABYC: regulamentul nescris al instalațiilor curate
American Boat and Yacht Council, ABYC, publică din 1954 o serie de standarde tehnice care s-au impus la nivel internațional ca regulamentul de referință pentru proiectarea instalațiilor pe ambarcațiuni de agrement. Capitolul E-11, intitulat AC and DC Electrical Systems on Boats, este cel pe care orice tehnician serios îl deschide înainte să taie primul cablu.
ABYC E-11 stabilește, printre altele:
- siguranța obligatorie pe pozitivul bateriei, la maximum 7 inch (aproximativ 18 cm) de borna pozitivă;
- secțiunea minimă a cablului în funcție de curent și de lungimea totală a traseului, cu o pierdere maximă de 3% pentru circuitele critice și 10% pentru iluminat;
- cabluri exclusiv multifilare, niciodată cu fir solid, pentru a face față vibrațiilor;
- conectori cositoriți, etanși, cu manșon termocontractabil la fiecare capăt;
- legarea masei comune și protejarea metalelor submarine prin anozi de zinc.
Standardul nu este obligatoriu legal în România, ci doar contractul tăcut dintre armator și mare. Dar într-un eventual proces de constatare a pagubelor, o instalație neconformă cu ABYC poate face diferența între o asigurare care plătește și una care refuză. Acolo unde asigurarea există!
Pentru cadrul legal românesc privind dotarea unei ambarcațiuni de agrement, recomandăm articolul nostru despre echipamentele minime obligatorii pentru ambarcațiunile de agrement conform Ordinului ANR 1079/2014, care acoperă veste, colac, stingator, VHF, EPIRB și restul echipamentelor cerute pe zone de navigație.
Inima sistemului: bateriile și controlul lor
Pe o ambarcațiune de agrement de 7 până la 15 metri, configurația tipică are două grupuri de baterii bine separate.
Bateria de pornire și cele de servicu
Bateria de pornire (engine cranking battery) este dedicată exclusiv pornirii motorului. Bancul de baterii de service (house bank) alimentează consumatorii: frigider, iluminat, echipamente de navigație, autopilot, pompă de santină. Cele două nu se conectează niciodată în paralel direct. Între ele se montează un izolator automat de baterii, cunoscut sub denumirea de Automatic Charging Relay (ACR). El permite trecerea curentului doar atunci când alternatorul motorului încarcă. Modelele standard de piață sunt Blue Sea Systems 7610 sau Victron Cyrix-CT. Când bateria de pornire este plină, ACR-ul închide circuitul și încarcă bateriile de serviciu. Când motorul este oprit, ACR-ul deschide circuitul și protejează bateria de pornire de descărcare prin consumatori.
Selectorul manual de baterii
Al doilea element esențial este selectorul manual, plasat la îndemână pe panou. El permite echipajului să aleagă manual ce baterie alimentează consumatorii sau să scoată complet sistemul de sub tensiune. Modelul standard este Blue Sea Systems 5511e, un buton rotativ de tip 1 – 2 – BOTH – OFF, dimensionat pentru curenți de până la 300 A continuu.
Șuntul și monitorul de baterie
Întrebarea pe care orice navigator și-o pune la apus este: cât mai ține bateria? Răspunsul corect nu se citește pe voltmetru, ci pe un monitor de baterie cu șunt. Șuntul este o rezistență calibrată montată pe negativul băncii de service, prin care trec toți curenții care intră și ies din baterii. Modelul de referință este Victron BMV-712 Smart sau, mai nou, SmartShunt-ul cu Bluetooth, citibil direct de pe telefon. Datele pe care le primești: amperaj instantaneu, procent rămas, ore rămase la consumul actual, istoric. Este diferența între a ghici și a ști.
Sursele de încărcare
Panouri fotovoltaice și controler MPPT

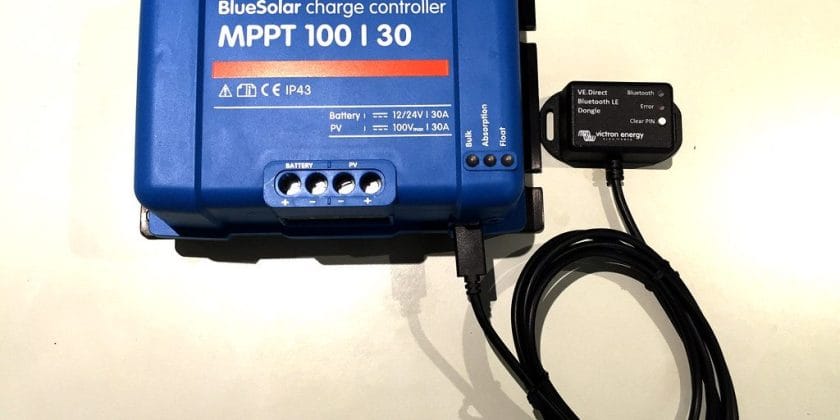

Un panou monocristalin de 200 W montat pe o arcadă produce într-o zi de vară între 800 Wh și 1.200 Wh, suficient pentru frigider și electronica de bord. Cheia însă este controlerul de încărcare. Un controler PWM clasic pierde aproximativ 30% din randament. Un controler MPPT (Maximum Power Point Tracking) urmărește continuu punctul de putere maximă al panoului și recuperează aceste pierderi. Modelele Victron MPPT 75/15 sau MPPT 100/30 sunt standardul de facto pe piața europeană, integrate prin Bluetooth în aceeași aplicație cu șuntul și cu invertorul.
Generator eolian
La nordul Mării Negre, vântul din iulie și august este mai degrabă timid. Un generator eolian de tipul Silentwind sau Rutland 1200 are sens dacă petreci nopți la ancoră în zone deschise sau dacă navighezi primăvara și toamna. Pe trasee scurte de vară în zona Tomis sau Mangalia, costul nu se justifică.
Alternatorul motorului
Alternatorul standard al unui motor inboard livrează între 50 A și 100 A. Dacă bateriile de serviciu sunt mari (peste 400 Ah), merită investit într-un regulator extern Balmar sau Wakespeed, care comandă alternatorul să livreze maximul sigur fără supraîncălzire. Pentru motoarele outboard, încărcarea directă a bateriilor de serviciu prin alternatorul micuț al motorului este rar suficientă și trebuie completată cu solar.
Curentul de la mal (shore power)
Atunci când barca este legată în port, conexiunea la curentul de mal, 220 V AC în Europa, trebuie făcută printr-un sistem cu izolație galvanică sau cu transformator de izolare. Conectarea directă la priza de cheu expune sistemul de masă al ambarcațiunii la curenții paraziți din rețeaua portuară, sursă majoră de coroziune accelerată la metalele submarine. Pe lângă transformator, este obligatoriu un disjunctor diferențial RCD calibrat la 30 mA și un cablu cu trei conductoare (fază, nul, masă) certificat marin, cu mufe etanșe tip Mareco sau Marinco.
Panoul de distribuție

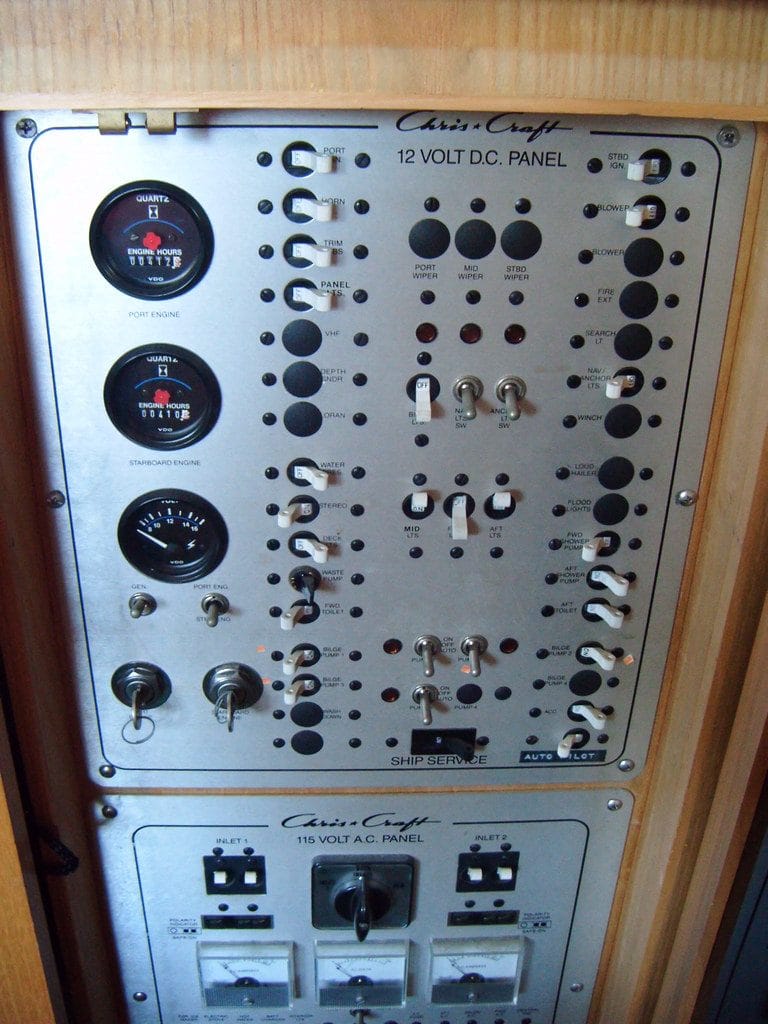

Panoul de distribuție este interfața vizibilă a întregului sistem. Pe el sunt montate disjunctoarele individuale pentru fiecare circuit, voltmetrul, ampermetrul și butoanele consumatorilor. Un panou bine făcut respectă câteva reguli simple. Fiecare circuit are propriul disjunctor calibrat la curentul maxim al traseului. Cablurile sosesc curat, etichetate la ambele capete, organizate pe culori standard (roșu pe pozitiv DC, galben sau negru pe negativ DC). La spate, sub panou, există acces rezonabil pentru intervenții. Nu trebuie demontată jumătate de cabină pentru a schimba o siguranță arsă.
Sfat de la atelier: cumpără un caiet A5, desenează schema instalației cu creionul și păstrează-l în masa de navigație, lângă manualele de utilizator. La următoarea defecțiune, oricine deschide caietul îți salvează ore de căutare. Asta este și sfatul Pacific Yacht Systems, una dintre cele mai respectate firme de design electric marin din America de Nord.
Cele cinci reguli minime
- Siguranță pe pozitivul bateriei, la maximum 18 cm de bornă. Punct.
- Toate cablurile marine, multifilare, cositorite la conectori, izolate cu manșon termocontractabil.
- Tablou de distribuție cu disjunctoare individuale, nu cu siguranțe fuzibile.
- Monitor de baterie cu șunt pe negativul bateriilor de serviciu, nu doar voltmetru.
- Schema instalației desenată pe hârtie și păstrată la bord, lângă manuale.
Concluzie
Diferența dintre o ambarcațiune sigură și una care arde într-o duminică de iulie în Portul Tomis nu o face calitatea brută a echipamentelor. O face disciplina de a respecta un set de reguli vechi de șaptezeci de ani. ABYC E-11 nu este pentru pretențioși. Este pentru cei care vor să se întoarcă acasă cu barca, nu prin ancheta ISU. Iar în România, până când un cadru normativ național va prelua aceste reguli, decizia rămâne strict a armatorului. În fața unei comisii de asigurare sau a unei flacări reale, schema desenată și conectorii cositoriți valorează cât toate manualele puse cap la cap.
Pentru cititorii care își pregătesc sezonul, recomandăm și articolele noastre despre planul de marș pe mare și despre vopseaua antivegetativă pentru bărci de agrement, două piese complementare oricărui plan de întreținere serios. Sursa principală a acestui articol rămâne Pacific Yacht Systems, prin seria Tech Talk publicată în Pacific Yachting Magazine.
