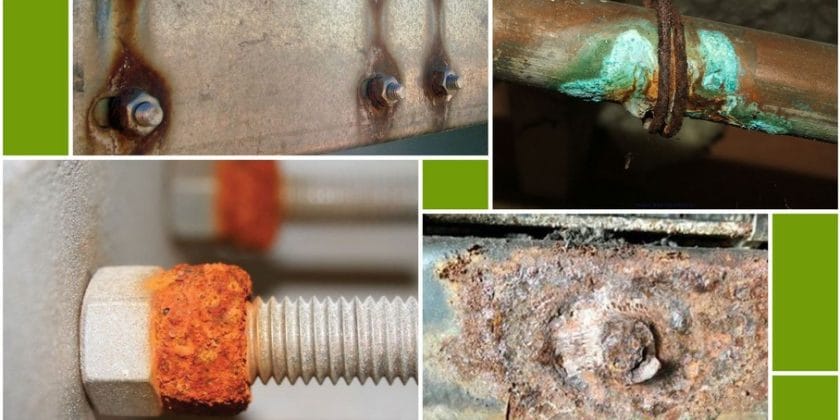

Inamicul invizibil care roade liniștit coca, elicea și motorul ambarcațiunii tale — ce trebuie să știe orice proprietar, de la barca de fibră la velierul din aluminiu.

Coroziunea galvanică este, cu siguranță, una dintre cele mai costisitoare și mai puțin înțelese amenințări pentru orice ambarcațiune de agrement. Procesul se desfășoară lent, invizibil în cea mai mare parte a timpului, și îți poate devora elicele, arborele de transmisie, lagărul cârmei sau chiar coca de aluminiu înainte ca proprietarul să observe primul semn de deteriorare. La dana din marină, cu cablul de curent de țărm conectat, riscul crește semnificativ — nu doar de la propria ambarcațiune, ci și de la vecini.

Acest material este conceput ca un ghid practic pentru proprietarii de ambarcațiuni de agrement, cu scenarii concrete adaptate tipurilor de ambarcațiuni prezente frecvent în marinele de pe litoralul românesc: bărci de fibră de sticlă, veliere și bărci cu coca din aluminiu, ambarcațiuni cu motoare cu linie axială sau cu sisteme Z-drive de tip Volvo Penta.



Ce este coroziunea galvanică: fizica din spatele fenomenului

La baza procesului stă un principiu elementar de chimie-fizică: două metale diferite, conectate electric și scufundate într-un electrolit — apa sărată sau chiar apa dulce — formează o celulă galvanică, adică o baterie improvizată. Exact cum funcționează bateria cu plăci de zinc și argint pe care Alessandro Volta o demonstra la 1800, doar că la scara ambarcațiunii tale.

Metalul mai puțin nobil din cuplul galvanic devine anod: cedează ioni metalici electrolitului, corodând progresiv pentru a menține curentul în circuit. Metalul mai nobil — catodul — este protejat. Rezultatul este o degradare selectivă, accelerată, a componentelor mai reactive din sistemul submers.

Diferența de potențial electric dintre metale se măsoară în milivolți (mV) față de un electrod de referință standard. Cu cât două metale se află mai departe pe seria galvanică, cu atât reacția este mai violentă. Aluminiul, de pildă, are un potențial cuprins între -760 și -1.000 mV, în timp ce bronzul este la -260 până la -290 mV — o diferență de aproape 700 mV, mai mult decât suficientă pentru o coroziune serioasă.

Coroziunea galvanică este, în esență, o baterie uriașă formată din coca ambarcațiunii tale. Nu ai nevoie de curent electric extern pentru a o declanșa — natura face treaba singură, atâta timp cât există doi electrozi diferiți și un electrolit.

Cauze principale: cum se declanșează coroziunea galvanică pe ambarcațiuni

1. Metale diferite în contact direct

Cel mai simplu scenariu: un șurub din oțel inoxidabil pe o coca de aluminiu, o elice din bronz montată pe o bucșă de aluminiu sau un arbore din oțel inoxidabil care trece printr-o bucșă de bronz. Contactul direct, în prezența apei, pornește imediat procesul.

2. Curentul de țărm și efectul de marină

Când conectezi cablul de curent de la mal, conductorul de împământare verde-galben leagă automat masa electrică a ambarcațiunii la rețeaua de pământ a pontoanelor. Circuitul devine: cocă — apă — sol — pilon de împământare — cablu de pământ — cocă. Un curent galvanic continuu de curent continuu începe să curgă.

Mai mult decât atât: dacă și vecinul de la dana alăturată este conectat la curentul de țărm, ambarcațiunile voastre sunt electric legate între ele prin conductorul comun de pământ. Anozii tăi, proaspeți și bine-dimensionați, vor începe să protejeze și barca vecinului dacă el nu are anozi suficienți — consumând mai repede resursa de protecție.

Intr-o marina aglomerata, o singura ambarcatiune cu sistem electric defect poate accelera coroziunea la toate barcile conectate la acelasi circuit de curent de tarm. Acesta este mitul marinei fierbinti, partial adevarat in cazul „curentilor vagabonzi”.

3. Curenții vagabonzi (stray current)— coroziunea electrolitică

Distinct de coroziunea galvanică propriu-zisă, coroziunea electrolitică apare atunci când există un curent electric extern, de obicei din sistemul de curent continuu al ambarcațiunii — baterii, încărcătoare, convertoare. Rata de degradare poate fi de 100 de ori mai mare decât în cazul coroziunii galvanice pure, distrugând o elice sau un cuzinet de motor în câteva zile, nu luni.



Cazuri specifice: de la fibra de sticlă la aluminiu

Bărci din fibră de sticlă: componente subacvatice vulnerabile

O barcă cu coca din fibră de sticlă (GRP — glass-reinforced plastic) nu suferă direct de coroziune galvanică la nivel de cocă, fiindcă fibra nu este conductoare. Problema apare la toate metalele subacvatice: arbore de propulsie, elice, cuzineti sau lestul de plumb, compensatoare de cârmă și fitting-uri de trecere (seacocks).

Scenariul clasic la o barcă de agrement cu motor inboard și linie axială: arborele din oțel inoxidabil se comportă ca un catod nobil față de elice — de regulă din bronz sau aluminiu — și față de cuzinetul de ghidaj. Fără anozi corespunzători pe arbore, elicele corodeaza și cedează structural.

De reținut: Niciodată nu vopsi peste un anod de sacrificiu. Stratul de vopsea îl izolează electric și îl face inutil — componenta pe care trebuia s-o protejeze devine, ea însăși, anodul.

Coca de aluminiu: cel mai vulnerabil scenariu

Aluminiul este extrem de sensibil la coroziunea galvanică. Se poziționează printre cele mai active metale din seria galvanică, iar contactul cu metale mai nobile — oțel inoxidabil, bronz, cupru — poate declanșa o coroziune agresivă și rapidă. Sunt documentate cazuri de ambarcațiuni cu coca de aluminiu care s-au scufundat ca urmare a coroziunii galvanice necontrolate.

Problemele apar și de la detalii aparent minore: șuruburi din oțel inoxidabil pe panouri de aluminiu, vopsea antivegetativa cu cupru aplicată pe o coca de aluminiu (cuprul este extrem de nobil față de aluminiu și provoacă coroziune severă), sau fitinguri de bronz montate direct pe bordaj.

Soluția de bază: separare dielectrică — inserarea unui material neconductor (fibră de sticlă, nylon, cauciuc) între metalele incompatibile — și un sistem de protecție catodică activ, cu anozi dimensionați corect și verificați frecvent.

Motoare cu linie axială: arbore, presetupă și lagăr

La sistemele cu linie axială tradițională — motor inboard, reductor, arbore de propulsie, elice — punctele critice de coroziune galvanică sunt: presetupa (stuffing box) sau garnitura mecanică de etanșare a arborelui, suportul lagărului de suport (strut) și elicele. Transmisia cutiei de viteze este umplută cu ulei, ceea ce o face un conductor slab — arborele este uneori slab legat electric la masa bărcii prin această cale.

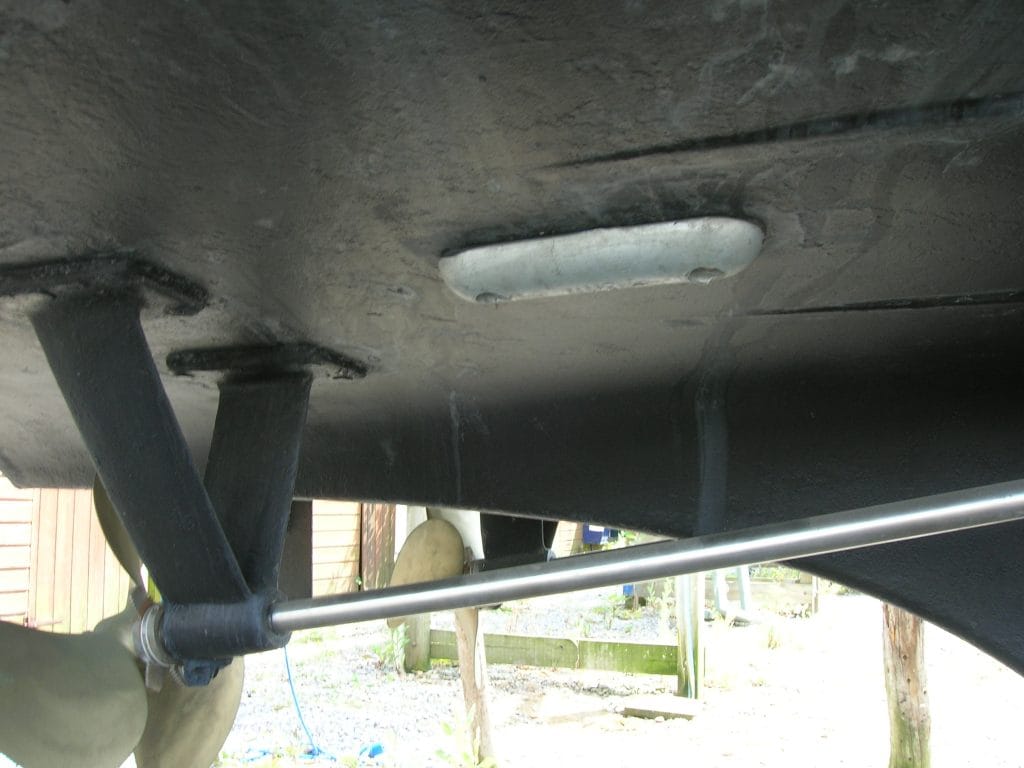

Rémi Kaupp, CC BY-SA 3.0, via Wikimedia Commons

O bucșă de arbore corect instalată și un anod de guler (collar anode) montat direct pe arbore, în apropierea elicei, reprezintă prima linie de apărare. Se recomandă verificarea rezistenței electrice dintre anod și componentele protejate — standardul ABYC impune maximum un ohm pentru o protecție eficientă.

Z-drive și saildrive: cazul Volvo Penta și similare

Sistemele de tip Z-drive (sterndrive) sau saildrive — cum sunt cele produse de Volvo Penta, MerCruiser sau Yanmar — sunt un coșmar galvanic prin design: conțin o cantitate mare de oțel inoxidabil (axele elicelor contra-rotative, de pildă) în contact direct cu carcase și gondole din aluminiu, totul scufundat în electrolit. Diferența de potențial dintre inox și aluminiu este enormă.

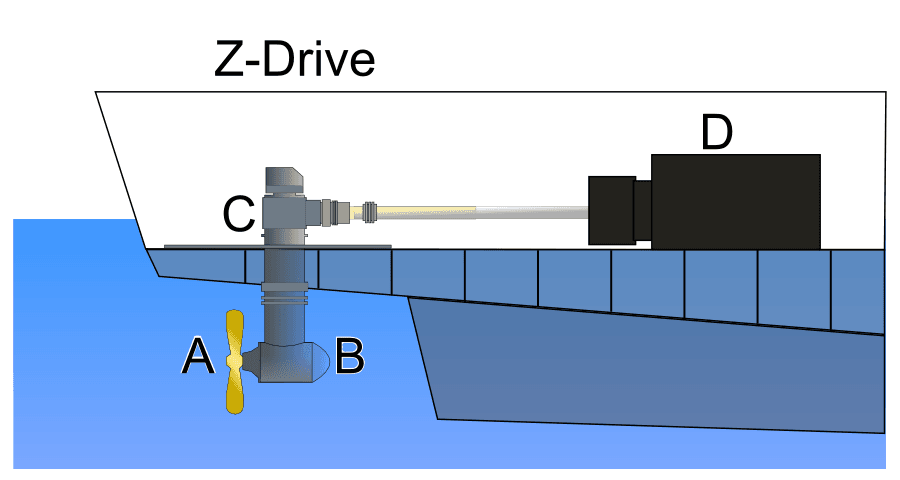

Tosaka, CC BY-SA 3.0, via Wikimedia Commons : A – Elice, B – Cizmă, C – Reductor/Inversor, D – Motor

Volvo Penta și Mercury folosesc pe unele modele sisteme de protecție catodică prin curent imprimat (impressed current system): o sondă scufundată și un mic curent de la bateria bărcii forțează un contra-curent care protejează metalele active. Dezavantajul: sistemul funcționează doar cu bateria în stare bună de funcționare. La orice deteriorare a sistemului electric, protecția dispare.

Pe sistemele Z-drive fără curent imprimat, kit-urile de anozi sunt esențiale. Producătorii precum West Marine oferă kituri complete de anozi pentru Volvo Penta DPS/SX-A, MerCruiser Bravo etc., în variante de zinc (ape sărate), aluminiu (ape salmastre) sau magneziu (apă dulce). Confuzia în alegerea materialului anodul poate duce la supraprotecție sau subprotecție.

Un anod de magneziu montat pe un Z-drive folosit în apă sărată poate provoca vezicule și dezlipiri de vopsea prin supraprotecție. Verificați întotdeauna specificațiile producătorului și tipul de apă în care navigați.

O altă soluție întâlnita la motoarele mai vechi este separarea electrica între reductor și motor prin folosirea unui kit de garnituri și șăibi izolatoare din nylon. Conform producătorului, la fiecare revizie sau în cazul mentenanței la motor sau propulsie, trebuie să ne asigurăm că avem minim 1-3 ohm între saildrive și blocul motor.



Soluții și mijloace de protecție

Anozii de sacrificiu: prima linie de apărare

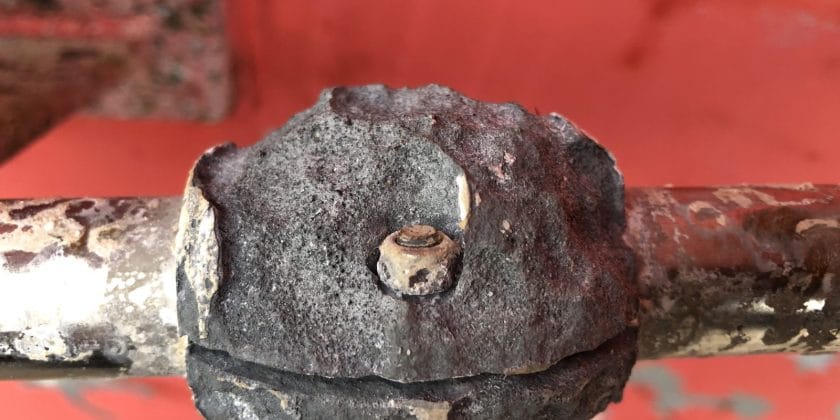

Coroziune Galvanica - Anod de Sacrificiu
„2022-01-18 sacrificial galvanic anode” by Springnuts is licensed under CC BY-SA 4.0

Anozii de sacrificiu sunt piese metalice mai active galvanic decât componentele pe care le protejează. Prin corodarea lor preferențială, ‘salvează’ elicele, arborii și lagărele. Materialul din care trebuie confecționați depinde de mediu:

  • Zinc — recomandat exclusiv în apă de mare, sărată. Cel mai comun tip.
  • Aluminiu — recomandat pentru ape salmastre și ape de tranziție. Durată de viață mai mare decât zincul la greutate egală, funcționează și în apă sărată.
  • Magneziu — exclusiv pentru apă dulce. Poate cauza supraprotecție (vezicularea vopselii) dacă este folosit în apă sărată.

Regula de bază: înlocuiți anozii când sunt consumați 50%. Nu așteptați să dispară complet. În apă sărată, verificați la 6 luni; în apă mai puțin agresivă, o dată pe an.

Izolatorul galvanic: protecție la dana

Izolatorul galvanic se montează în seria conductorului de pământ (firul verde) al circuitului de curent de țărm, între priză și masa centrală a bărcii. Este construit din două diode montate în antiparalel care blochează orice curent continuu sub aproximativ 1,4 V — valoare superioară potențialului galvanic tipic — lăsând totodată să treacă orice curent de defect alternativ, necesar funcționării corective a diferențialului (RCD).

Avantaje: dimensiuni mici, cost relativ scăzut, ușor de montat. Limitări: nu protejează împotriva curenților vagabonzi de curent alternativ și nu izolează complet în cazul unor defecțiuni electrice la alte ambarcațiuni din marină.

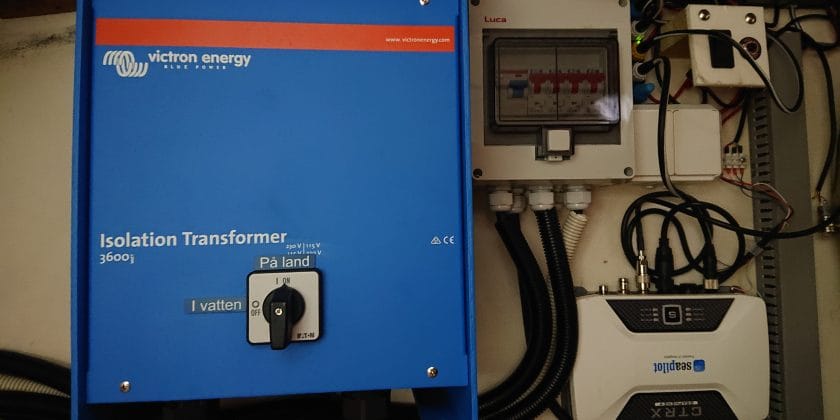

Transformatorul de izolare: soluția completă

Transformatorul de izolare rupe complet circuitul electric dintre rețeaua de la mal și sistemul electric al ambarcațiunii, prin conversia energiei în câmp electromagnetic și reconversie pe secundar. Primarul și secundarul sunt complet izolate galvanic. Oferă protecție absolută împotriva coroziunii induse de curentul de țărm, indiferent de starea instalațiilor electrice ale vecinilor de la dana.

Are și avantaje suplimentare: poate adapta tensiunea (230V la 120V sau invers), oferă același nivel de siguranță electrică ca o instalație domestică și permite funcționarea corectă a RCD-ului. Dezavantajul principal este greutatea și costul — semnificativ mai ridicate față de izolatorul simplu.

Sistemul de bonding: conexiunea care unifică

Un sistem de bonding (legare la masă) conectează electric toate componentele metalice subacvatice — seacocks, saboti, axe, aripioare, sabot de cârmă — la o magistrală comună, legată la anozi. Astfel, toți anozii protejează toate componentele, nu numai pe cele adiacente. Este un sistem eficient, dar extrem de sensibil la calitatea conexiunilor: un cablu oxidat sau un terminal slăbit poate izola complet o componentă de protecția anozilor, lăsând-o să corodeze.

Cablurile de bonding cu vechime de 15-20 de ani, care au stat perioade lungi în santina parțial inundată, trebuie înlocuite preventiv. Rezistența fiecărui segment trebuie verificată periodic cu un ohmmetru, pe uscat.



Realitățile din marinele românești

Marea Neagră prezintă o salinitate mai scăzută decât Mediterana sau Atlanticul — în jur de 17-18‰ față de 35-38‰ în oceanele deschise. Aceasta înseamnă o conductivitate electrică mai redusă a apei, ceea ce teoretic atenuează viteza proceselor galvanice. Practica arată însă că această diferență nu elimină riscul, mai ales în condițiile stagnării apei din bazinele de marină, unde concentrațiile locale pot varia, și în prezența curenților vagabonzi.

Marinele din România — Constanța, Tomis, Mangalia, Olimp sau infrastructura mai nouă de la Vama Veche — prezintă o realitate mixtă din punct de vedere al protecției galvanice. Standardele de instalare electrică a pontoanelor variază semnificativ de la o locație la alta. Nu toate marinele dispun de izolare galvanică la nivel de ponton — adică nu toate instalează izolatori galvanici pe fiecare priză de curent de la mal, soluție care ar proteja toate ambarcațiunile conectate simultan.

Proprietarii care iernează la dana în marinele autohtone, cu ambarcațiunile conectate la curentul de țărm luni întregi, sunt expuși unui risc mai mare decât cei care navighează activ. Conectarea continuă la curentul de mal, fără izolator galvanic propriu, este un factor de risc subestimat.

Recomandare practică pentru marinele românești: nu pleca niciodată din sezon fără să fi verificat anozii și fără să ai montat un izolator galvanic certificat pe circuitul de curent de țărm. Nu te baza pe infrastructura marinei ca să îți protejeze barca.

Un alt factor de risc specific este prezența ambarcațiunilor de agrement mai vechi, cu instalații electrice defectuoase sau improvizate, în proximitate imediată. O scurgere de curent continuu de la un încărcător defect sau o conexiune greșită la masa negativă poate genera curenți vagabonzi care afectează toate ambarcațiunile din bazin.

Potrivit unor studii efectuate la Constanța-Agigea, apa Mării Negre din zona costieră românească are proprietăți electrochimice măsurabile care susțin cuplurile galvanice între aluminiu, oțel și bronz — metale frecvent combinate în construcția ambarcațiunilor moderne. Rezultatele indică rate de coroziune relevante chiar și în condiții de temperaturi scăzute specifice sezonului de iernare.



Cum recunoști coroziunea galvanică: semne de alarmă

  • Elice sau arbore cu aspect roz sau decolorat — semnul pierderii zincului din aliaj (dezincificare la elicele din bronz).
  • Margini ale elicei friabile, care se sfărâmă la atingere ușoară — deteriorare structurală avansată.
  • Anozi consumați mult mai rapid decât de obicei — semn al curenților vagabonzi sau al subprotecției.
  • Vezicule și dezlipiri de vopsea pe coca de aluminiu sau pe suprafețe subacvatice — pot indica supraprotecție sau coroziune activa.
  • Crăpături sau gauri vizibile în zona prizelor de fund sau a garniturilor — urgență maximă.
  • Coroziune pe arborele de inox sau pe fitting-uri — poate indica coroziunea prin curenți alternativi sau electrică prin contact.



Listă de verificare sezonieră pentru proprietarii de ambarcațiuni

  • Verificați vizual anozii la fiecare 3 luni (sau lunar în ape cu activitate electrică intensă).
  • Înlocuiți anozii când sunt consumați 50%.
  • Verificați rezistența ohmică a cablurilor de bonding pe uscat.
  • Montați sau verificați izolatorul galvanic pe circuitul de curent de țărm.
  • Inspectați vizual toate fitting-urile subacvatice la fiecare lăsare la apă.
  • Evitați vopsirea anticorozivă cu cupru pe coci de aluminiu.
  • Verificați compatibilitatea materialelor anozilor cu tipul de apă (zinc = sare, aluminiu = salmastru, magneziu = dulce).
  • Nu vopsiți niciodată peste un anod de sacrificiu.
  • Dacă anozii se consumă neobișnuit de rapid, comandați un test de curenți vagabonzi.
  • Pe sisteme Z-drive sau saildrive, utilizați kituri de anozi omologate de producător și verificați periodic izolația între motor si saildrive.
